La pantalla semiconductora moldeada proporciona continuidad en la pantalla de conexión a tierra, según los requisitos de IEEE 592. Cumple con los requisitos de la especificación IEEE 386-2006.

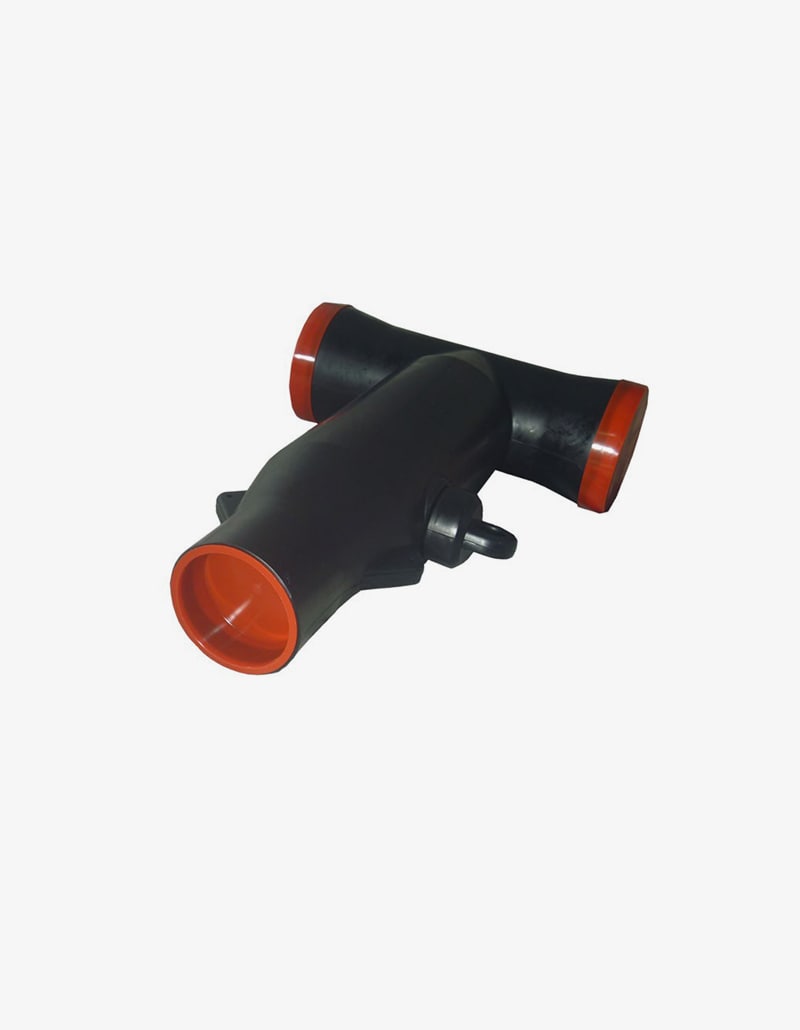

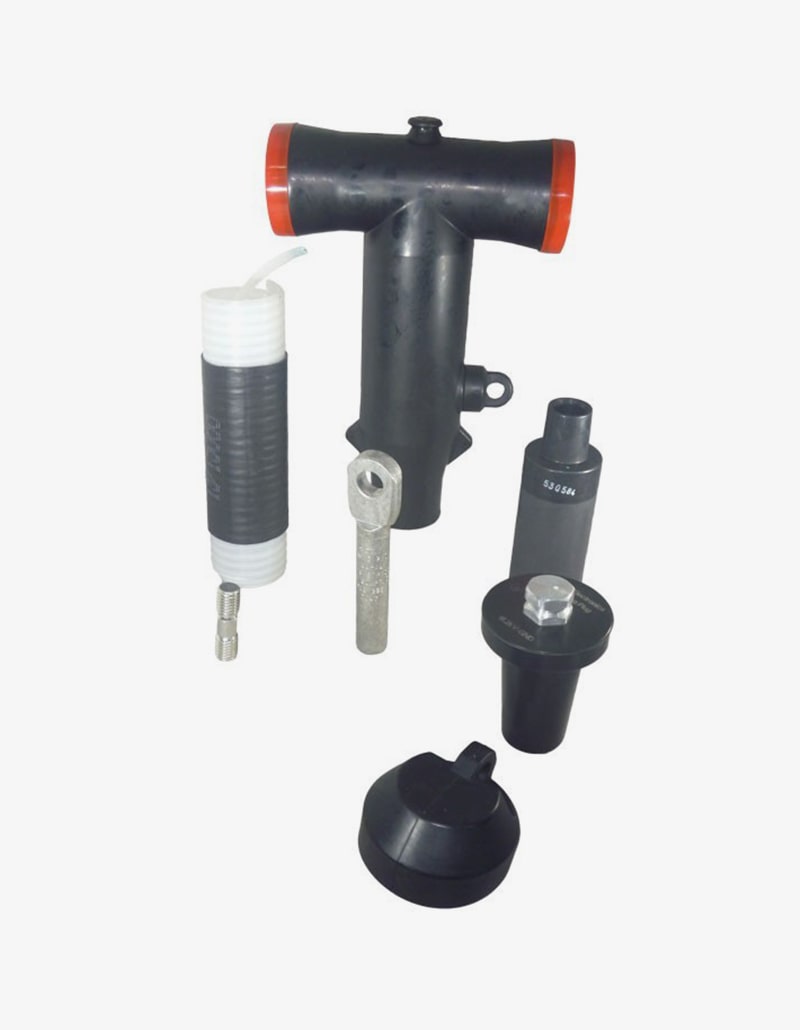

Están diseñados para ser utilizados en cables con aislamiento en XLPE o EPR. El rango de conducción es de 1/0 AWG a 1250 kcmil para conductores de aluminio o de cobre con diámetros de aislamiento de 0,640" a 1,965". Los codos ELB-15/28-610 y ELB-15/28-910 tienen un punto de prueba capacitivo moldeado en el cuerpo que proporciona un medio de detección de tensión y un punto de conexión para los indicadores de falla de punto de prueba.
CLASIFICACIÓN
Clase de tensión: 15/28 kV
Clasificación máx. de fase a tierra: 16,2 kV
Tensión soportable de AC durante 1 minuto: 45 kV
Tensión soportable de DC durante 15 minutos: 88 kV
BIL y cresta de onda total: 140 kV
Nivel Corona mínimo: 21.5 kV (3 pC)
Rms continuo de 600 A
Sobrecarga de 24 h: 1000 A rms
Momentáneo:
25 000 A simétricos, 10 ciclos
10 000 A simétricos, 3,00 s
CARACTERÍSTICAS CLAVE:
- La goma EPDM curada conperóxido asegura una baja deformación remanente y una fuerza dieléctrica alta.
- Control de producción en fábrica del 100 % para descarga parcial y de alta tensión en AC (Hipot) según IEEE 386
- Punto de prueba capacitivo opcional proporcionado en el codo.
- Apto para cables de 15/28 kV de hasta 1250 kcmil.
- Cumple con los requisitos de la especificación IEEE 386-2006
