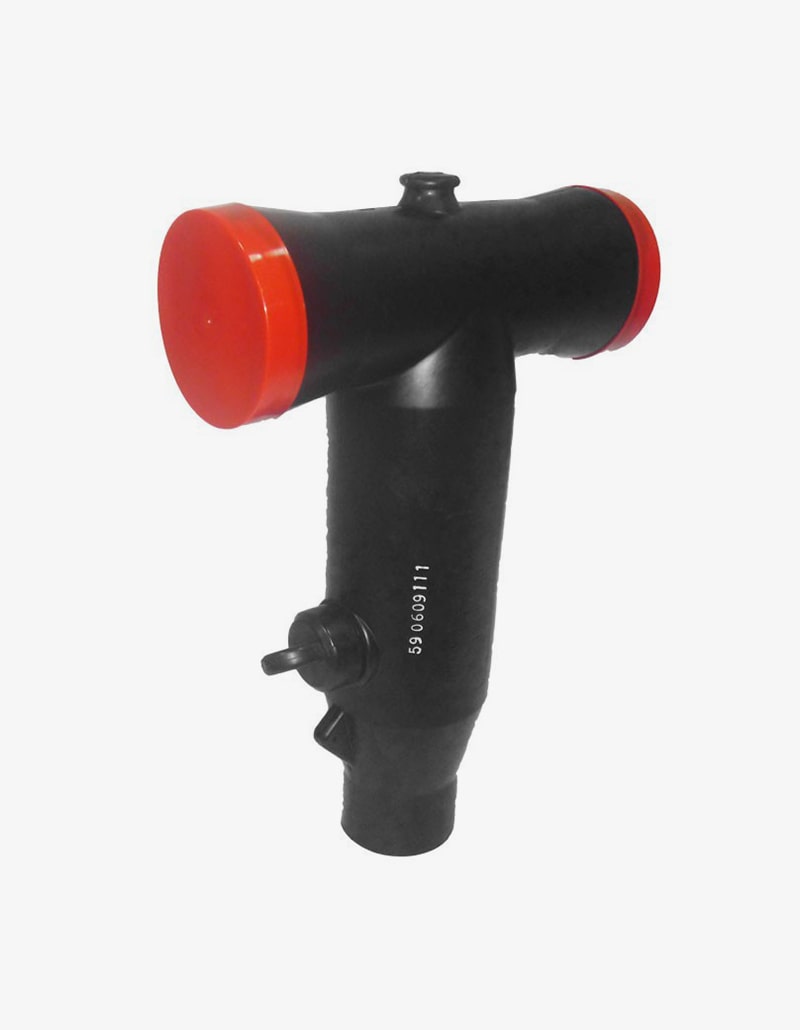

Son completamente blindados y sumergibles, y cumplen con los requisitos del estándar IEEE 386. Son intercambiables con productos de otros fabricantes que cumplen con este estándar industrial.
La pantalla semiconductora moldeada proporciona continuidad en la pantalla de conexión a tierra, según los requisitos de IEEE 592. Cumple con los requisitos de la especificación IEEE 386-2006.
Están diseñados para ser utilizados en cables con aislamiento en XLPE o EPR. El rango de conducción es de 1/0 AWG a 1250 kcmil para conductores de aluminio o de cobre con diámetros de aislamiento de 0,640" a 1,965".
CLASIFICACIÓN
Clase de tensión: 15/28 kV
Clasificación máx. de fase a tierra: 16,2 kV
Tensión soportable de AC durante 1 minuto: 45 kV
Tensión soportable de DC durante 15 minutos: 88 kV
BIL y cresta de onda total: 140 kV
Nivel Corona mínimo: 21.5 kV (3 pC)
Rms continuo de 600 A
Sobrecarga de 24 h: 1000 A rms
Momentáneo:
25 000 A simétricos, 10 ciclos
10 000 A simétricos, 3,00 s
CARACTERÍSTICAS CLAVE:
- La goma EPDM curada con peróxido asegura una baja deformación remanente y una fuerza dieléctrica alta.
- Control de producción en fábrica del 100 % para descarga parcial y de alta tensión en AC (Hipot) según IEEE 386
- Punto de prueba capacitivo opcional proporcionado en el codo.
- Apto para cables de 15/28 kV de hasta 1250 kcmil.
- Cumple con los requisitos de la especificación IEEE 386-2006
